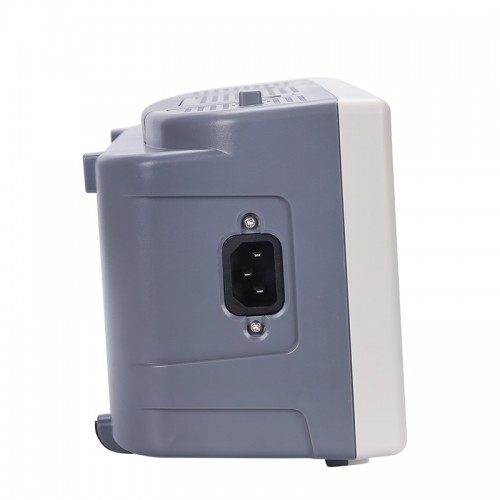

UTD2025CL осциллограф 2 х 25 МГц

Код: 4002

Производитель: UNI-T

На складе: нет

6 502 грн. (безнал 7 802 грн. с НДС)

( : 2)
голосовать
  • Описание
  • Фотографии
  • Отзывы (0 мнений)
  • Рекомендуем
  • Задать вопрос

Осциллограф UTD2025CL оснащен большим качественным цветным дисплеем 7” TFT,  разрешением 800 х 480,  интерфейс осциллографа интуитивно понятен и  реализует как основные так и дополнительные функции которые обеспечивают достаточную эффективность решения базовых задач разработки и анализа электронных систем.

Осциллограф UTD-2025CL способен обеспечить скорость захвата осциллограмм: 2000 форм. сигналов в сек.



Для удобства анализа реализаваны как курсорные так и автоматические измерения. Курсорные измерения предвставлены двумя курсорами: амплитудными либо временными,  с отображением как текущих значений так и разности, а для временных маркеров периода и соответствующей частоты. Автоматические измерения представлены 28-мя различными параметрами (подробнее ниже). Реализованы математические функции: сложение, умножение, вычитание и деление, при необходимости исследования сигнала в частотной области будет удобна функция разложения сигнала в ряд Фурье (БПФ-быстрое преобразование Фурье). В режиме БПФ обрабатывается массив из 1024 точек, информация о частотном спектре предсталяется окнами: Хенинга, Хаминга, Блекмена и прямоугольников. В режиме частотного анализа применимы функции настройки спектрограммы возможно ее масштабирование и применение курсорных измерений. Так как осциллограф 2-х канальный, то есть режим представления осциллограмм в режиме YX.



Купить цифровой осциллограф UTD2025CL  можете в нашем интернет магазине pirometr.com.ua.



ОСОБЕННОСТИ осциллографа UTD2025CL:
• Полоса пропускания количество каналов: 25МГц,  2 канала + внешний вход синхронизации
• Скорость выборки: 250 МВ/с  (в реальном масштабе времени), эквивалентная выборка: 25 ГВ/с
• Отличная чувствительность: 1 мВ/дел.
• Яркий цветной дисплей 7" TFT WVGA разрешение: 800 х 480 точек.




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ  цифрового осциллографа UNI-T UTD-2025CL:
• Полоса пропускания / скорость нарастания фронта импульса: 25 МГц, < 14 нс
• Количество каналов: 2 канала + EXtrg вход внешней синхронизации
• Погрешность измерений:  <3% (от 10 мВ/дел до 20 В/дел);  <4% ( 5 мВ/дел)
• Скорость развертки:  от 10 нс до 50 с/дел.

• Чувствительность по вертикали:
от 1 мВ/дел. до 2 мВ/дел.,  погрешность: 5%
     5 мВ/дел.,  погрешность: 4%
от 10 мВ/дел. до 20 В/дел., погрешность: 3%



Входные параметры
• Входной импеданс: высокоомный: 1 MОм±2%, 20 pF ±3 pF
• Режимы входа:  AC, DC, GND
• Максимальное входное напряжение:  ± 400 В
• Корекция по поэффициенту пробника: х1,  х10,  х100,  х1000.



Система синхронизации
• Режимы синхронизации: авто, норм., единичный захват
• Источник синхронизации: СН1/CH2, внешний, AC линия питания.



Система цифровой обработки
• Тип выборки:  в реальном времени, эквивалентная выборка
• Скорость выборки: 125 МВ/с (СН1) / 250 МВ/с (СН1/CH2)
• Эквивалентная скорость выборки: 25 ГВ/с (для модели UTD2052CL)
• Объем памяти: 25 тыс. точек
• Режим выборки: прямая выборка, регистрация пиков, усреднение
• Усреднение: 4, 8, 16, 32, 64, 128, 256
• Алгоритм востановления сигнала: sin(x)/x.



Система измерений и математической обработки
• Автоматические измерения:  частота, период, среднее, пик-пик, циклический RMS, минимум, максимум, время нарастания, время спада, +ширина положительного импульса, - ширина отрицательного импульса, +заполнение положительного импульса, -заполнение отрицательного импульса, Vbase, Vtop, Vmid, Vamp, напряжение выброса, время выброса, средний период, период RMS, FOVShoot, RPREShoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
• Курсорные измерения: ручной режим установки курсоров, режим слежения (авто установка). delta-измерения
• Функции математические: сложение, вычитание, умножение, деление, БПФ
• Быстрое преобразование Фурье: количество точек в анализе: 1024, окна: Хенинга, Хаминга, Блекмена, прямоугольников.



Общие характеристики
• Дисплей: 7" (17,8 см) технология TFT, подсветка LCD, разрешение  800 х 480 точек
• Контраст: регулируемый (16 уровней)
• Питание: 110-240 В, 45-440 Гц, < 30 Вт
• Габариты: 306 (ширина) х 122 (глубина) х 147 (высота), масса: 2,2 кг.



Детальные технические характеристики скачать (pdf, eng) >>



Стандартная комплектация:
• Цифровой осциллограф UNI-T UTD2025CL – 1 шт.  • Пробник осциллографический с делителем – 2 шт. • Кабель питания – 1шт. • Кабель USB – 1 шт. • Программное обеспечение, руководство пользователя, CD-disk – 1 шт. • Гарантийный талон, 12 месяцев – 1 экз.
