OWON xDS3202E Осциллограф, 200 МГц, 2 канала

Код: 4005

Производитель: OWON

Наличие: Под заказ 10-15 дней

	( : 2)
Очень плохо Плохо Средне Хорошо Отлично	голосовать

Описание
Фотографии
Отзывы (0 мнений)
Рекомендуем
Задать вопрос

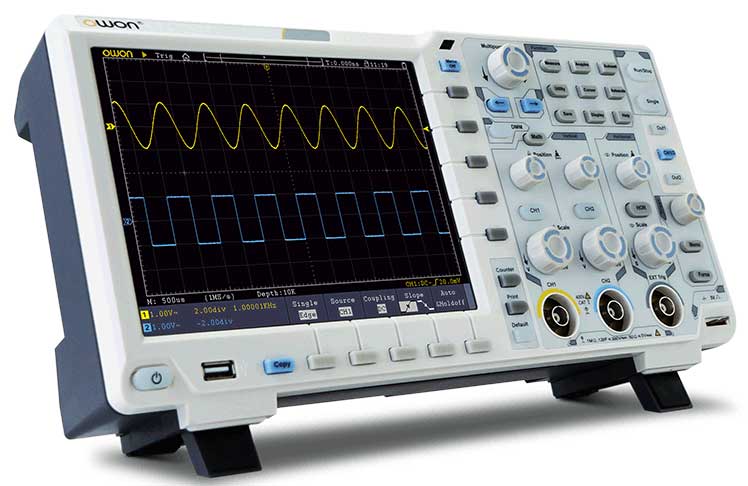

Осциллограф Owon XDS3202E - это осциллограф с великолепным соотношением цены и качества, цена которого обычно устанавливается только на 100 МГц. 3202E имеет большой дисплей, хорошую частоту дискретизации и большую глубину памяти.

Поскольку прицел обладает хорошими техническими характеристиками, такими как низкий уровень шума, это устройство подходит для многих применений. С помощью бесплатных опций декодирования многие протоколы могут быть легко декодированы. Кроме того, цветовая градация возможна для более четкого анализа сигналов.

Область может быть связана с компьютером или может сохранять данные на USB-накопителе.

Захват осциллограмм на скорости 75 тыс. форм сигналов / сек. обеспечивает более вероятный захват непереодических, иллюзорных сигналов, а уровень собственных шумов позволяет реализовать усиление от 1 мВ/сек.

XDS3202E: температурная градация частоты повторения сигнала

Опционально осциллограф xDS3202E оснащяется литий-ионной батареей, что не только делает осциллограф автономным, но и обеспечивает полную гальваническую развязку по питанию, что имеет ключевое значение при диагностике электронных устройств запитанных от одной сети.

Компания OWON оснащает (опционально) осцилографы XDS3202E аппаратными опциями: генератором AWG 50 МГц / 25 МГц (1 канал или 2 канала), мультиметром DMM, WiFi-модулем, сенсорным дисплеем.

Декодирование сигналов на шинах I2C, SPI, RS232 и CAN (опционально).

Осциллограф XDS3202E реализует математические функции: сложение, вычитание, умножение, деление, Быстрое Преобразование Фурье, интегрирование, дифферинцирование, корень квадратный, цифровые фильтры (ФНЧ, ФВЧ. Режекторный Фильтр, Полосковый Фильтр)..

функция усреднения осциллограмм осциллографом XDS3202E

Высококлассное исполнение

8-битный АЦП высокого разрешения, полное воспроизведение деталей сигнала
Длина записи 40 млн. точек, частота обновления сигнала 75 000 сигналов/с
Низкий уровень фонового шума, вертикальная чувствительность 1 мВ/дел…10 В/дел.
Функция множественных запусков и декодирования шины
Поддерживает SCPI

Новый креативный взгляд

Ультратонкий корпус, занимает мало места
Множество интерфейсов: USB-хост, USB-устройство, LAN, AUX и ИК контроллер

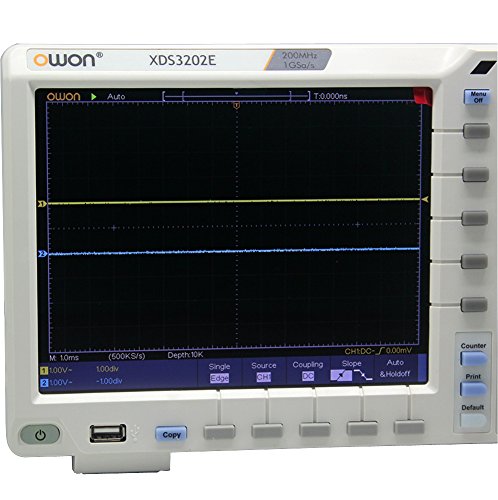

Цветной ЖК-дисплей (20,3 см), 800 х 600 пикселей

Все в одном

Функции регистратора данных, мультиметра с функцией регистрации данных, двухканального генератора сигналов произвольной формы 25 МГц/50 МГц, и кроме того, поддерживается батарейный блок питания и модуль Wi-Fi.

12-битная модель серии XDS-A с высоким разрешением вертикальной шкалы позволяет достигать 16-кратного разрешения и определять больше данных, чем обычные 8-битные аналоги, что делает ее лучшим решением для измерения слабых сигналов и обеспечения детализации сильных сигналов.
Лидирующий уровень частоты обновления сигнала 75 000 сигналов/с, легко покрывающий исключительные и маловероятные события
Мультитриггерная поддержка – запуск по шаблону, истечению времени, I2C, SPI, RS232, ранту, окну, N-ому фронту, CAN
Кодировка последовательной шины доступна в I2C, SPI, RS232, CAN
Встроенный модуль мультиметра с функцией автоматического выбора шкалы и регистрации данных.
Встроенный модуль двухканального генератора сигналов произвольной формы 25 МГц/50 МГц с частотой дискретизации 125 Мвыб./с / 250 Мвыб./с.
Встроенный модуль Wi-Fi облегчает процесс подключения мобильных устройств к прибору серии XDS для обеспечения доступа к дистанционному управлению с одновременным отображением результатов измерения. С помощью прикладной программы обеспечивается сохранение, проверка и передача данных сигнала, что позволяет выполнить анализ результатов измерения.
Экран IPS быстро экспортирует данные сигнала, а его мультисенсорная функция существенно повышает производительность.
Опциональная батарея позволяет выполнять измерения без заземления, что также повышает производительность и облегчает работу.

Полоса пропускания	200 МГц
Частота дискретизации	1 Гвыб./с
Вертикальное разрешение (А/Ц)	14 бит
Длина записи	40 млн. точек
Дисплей	Цветной ЖК-дисплей (20,3 см), 800 х 600 пикселей
Горизонтальная шкала (с/дел.)	2 нс/дел…1000 с/дел, с шагом 1-2-5
Время нарастания (на входе, обычно)	<=1,7 нс
Каналы	Два канала + внешний запуск
Входной импеданс	1 МОм ±2%, параллельно 15 пФ ±5 пФ; 50 Ом ±2%
Изоляция между каналами	50 Гц (100:1), 10 МГц (40:1)
Макс. входное напряжение	1 МОм <= 300 Вэфф.; 50 Ом <= 5 Вэфф.
Погрешность усиления DC	±3%
Погрешность DC	Усреднение >=16: ±(3% ИВ + 0,05дел.) для дельта В
Коэффициент ослабления пробника	0,001Х – 1000Х с шагом 1 – 2 – 5
Низкочастотный предел для закрытого входа ( уровень -З дБ)	>=5 Гц (на входе, закрытый вход, -3 дБ)
Частота выборки / погрешность времени реле	±1 ppm
Интерполяция	(sin x)/x
Погрешность интервала (дельта T) (полный диапазон)	Однократный запуск: ±(1 временной интервал + 1 ppm х ИВ + 0,6 нс) Усреднение >16:±(1 временной интервал + 1 ppm х ИВ + 0,4 нс)
Связь по входу	Открытый, закрытый, заземление
Вертикальная чувствительность	1 мВ/дел…10 В/дел (на входе)
Тип синхронизации	По фронту, длительности импульса, видеосигналом, скорости нарастания/спада, ранту, окну, истечению времени, n-ому фронту, шаблону, I2C, SPI, RS232 и CAN (опционально)
Декодировка шины	I2C, SPI, RS232 и CAN (опционально)
Режим синхронизации	автоматически, ждущая, однократно
Вертикальный диапазон	±2 В (1 мВ/дел…50 мВ/дел), ±20 В (100 мВ/дел…1 В/дел), ±200 В (2 В/дел…10 В/дел)
Частота строк/кадров (видеосигнал)	Поддерживает стандарты NTSC, PAL, SECAM
Курсорные измерения	дельта В и дельта T между курсорами
Автоматическое измерение	Впик-пик, Всред, Вмакс., Вмин., Вниз, Вверх, Вампл., Вэфф., СКЗ в неделю, курсорное СКЗ, отрицательный/положительный выброс, фаза, частота, период, время нарастания и спада, положительная и отрицательная длительность импульса, положительный и отрицательный коэффициент заполнения, задержка A?B , задержка A?B , положительное/отрицательное число импульсов, число передних/задних фронтов
Математические функции	сложение, вычитание, умножение, деление, быстрое преобразование Фурье
Сохранение сигналов	100 сигналов
Фигуры Лиссажу	Полная полоса пропускания Разность фаз: ±3°

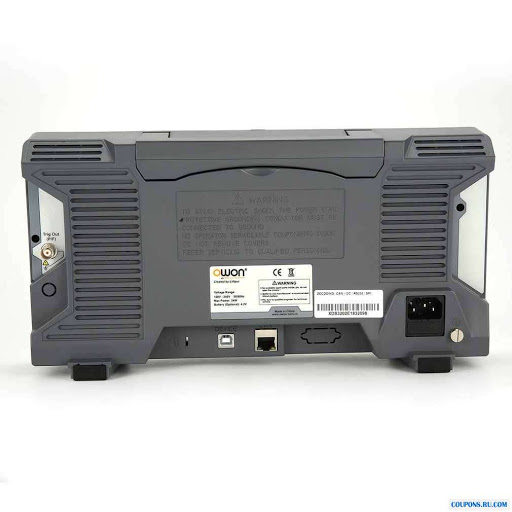

Интерфейс	USB-хост, USB-устройство, USB-порт для PictBridge, Trig Out (функция «Годен/Не годен»), LAN, VGA (опция)
Частотомер	Есть
Источник питания	100 В…240 В AC, 50/60 Гц, CAT II
Потребляемая мощность	< 15 Вт
Предохранитель	2 A, класс T, 250 В

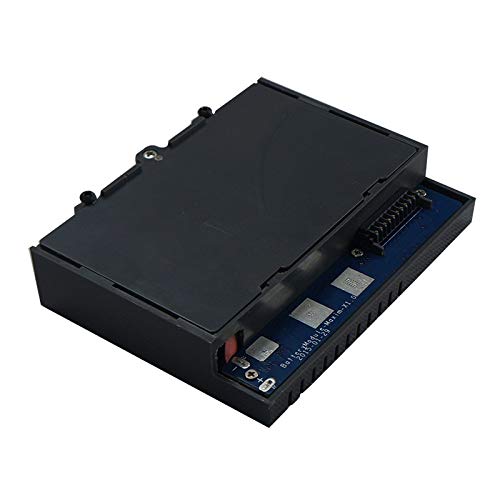

Батарея (опция)	3,7 В, 13200 мА
Размеры	340(Ш) х 177(В) х 90(Г) мм
Масса	2,6 кг
Мультиметр (опционально)
Показание полной шкалы	3 3/4 разряда (макс. индиц. число 4000)
Проверка диодов	0 В…1,5 В
Входной импеданс	10 МОм
Прозвонка	Сигнал звучит при < 50 (±30)
Емкость	51,2 нФ…100 мкФ: ±(3% ± 3 емр)
Напряжение	VDC: 400 мВ, 4 В, 400 В: ±(1 ± 1 емр); макс. вход: DC 1000 В VAC: 4 В, 40 В, 400 В: ±(1 ± 3 емр); частота: 40 Гц…400 Гц; макс. вход: AC 400 В (мнимая величина)
Ток	DC: 40 мА, 400 мА: ±(1,5% ± 1 емр); 10 A: ±(3% ± 3 емр) AC: 40 мА: ±(1,5% ± 3 емр), 400 мА: ±(2% ± 1 емр), 10 A: ±(3% ± 3 емр)
Полное сопротивление	400 Ом: ±(1% ± 3 емр), 4 кОм…40 МОм: ±(1% ± 1 емр)
Генератор сигналов произвольной формы (опционально)
Макс. выходная частота	25 МГц
Частота дискретизации	125 Мвыб./с
Канал	Одноканальный или двухканальный
Вертикальное разрешение	14 бит
Диапазон амплитуд	10 мВпик-пик…6 Впик-пик
Длина сигнала	8000 точек
Стандартная форма сигнала	Синусоида, меандр, импульс и линейное изменение
Опциональные модули / функции	VGA (VGA) WIF (Wi-Fi) AWG (Генератор сигналов произвольной формы) DMM (Цифровой мультиметр) MTS (Мультисенсорный экран (емкостного типа))
Опциональный набор декодировки	RS232, SPI, I2C, CAN

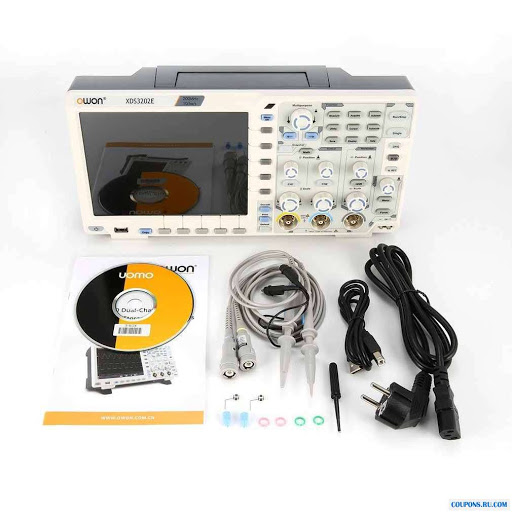

Комплект поставки	- Пробник, - шнур питания, - регулятор пробника, - кабель USB, - компакт-диск, - руководство по эксплуатации
Дополнительные принадлежности	- Щупы мультиметра, - кабель Q9, - многофункциональный испытательный стенд, - батарея, - мягкая сумка

Детальные технические характеристики и руководство пользователя XDS3202E (.pdf) скачать >>

Краткие технические характеристики, брошюра XDS3202E (.pdf) скачать >
