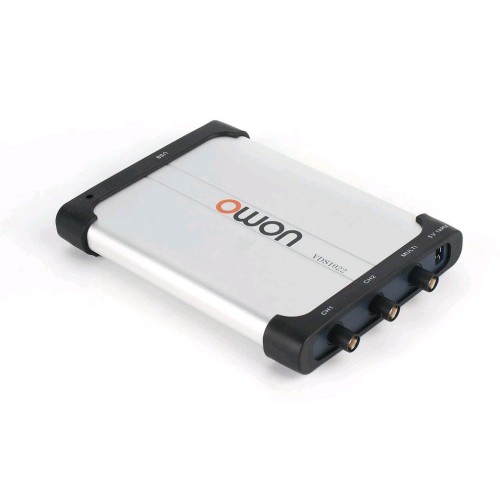

OWON VDS1022i осциллограф - приставка, 25 МГц, 2 канала (гальваническая развязка по питанию)

Код: 4008

Производитель: OWON

На складе: да

3 200 грн. (безнал 3 840 грн. с НДС)

Быстрый заказ

( : 1)
голосовать
  • Описание
  • Фотографии
  • Отзывы (0 мнений)
  • Рекомендуем
  • Задать вопрос

Осциллограф Owon VDS1022I - это версия на 25 МГц в серии VDS от Owon. Области применения в серии Owon VDS - это области USB, предназначенные для использования с компьютером. Эти прицелы питаются от USB и очень тонкие, поэтому их легко брать с собой и использовать на ходу. Так как у областей VDS отсутствует экран, они имеют цену ниже, чем у других областей с такими же характеристиками. Это делает серию VDS хорошим вариантом, если мобильность и цена / производительность являются ключевым требованием. Области применения имеют изолированное соединение USB, которое защищает компьютер от любых перенапряжений или перенапряжений. Многоканальный может быть использован для запуска и вывода, а также для выхода Pass / Fail.

VDS может, помимо прочего, рассчитывать FFT, XY, Vpp, перерегулирование и имеет различные методы запуска.

Программное обеспечение для ПК поддерживает широкий спектр функций, таких как двойной просмотр. Можно сделать много математических выражений, таких как сложение, вычитание, деление, умножение. Программное обеспечение может быть загружено и протестировано без объема. Так что по любым вопросам о функциональности или использовании программного обеспечения его можно бесплатно загрузить здесь (Windows XP / Vista / 7/8), чтобы опробовать его.




Особенность модели "i" -  изоляция по питанию и по земле между осциллографом и ПК,  а так же повышенное допустимое напряжение на входе 400 В (пик.-пик.)



Модельный ряд виртуальных осциллографов OWON серии VDS VDS1022 (2х25МГц), VDS1022i (2х25МГц), VDS2062 (2х60МГц), VDS2064 (4х60МГц), VDS1022 (2х25МГц),



Осциллограф OWON VDS1022i работает под управлением  Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA. по стандартному интерфейсу USB 2.0.



ОСОБЕННОСТЬ осциллогафа OWON VDS1022i:

• 2-х канальный осциллограф +  внешний вход синхронизации EXT.
• Глубина памяти: 5к точек, точное отображение сигнала выборки.
• Высокая входная чувствитеьность: 5 мВ – 5 В/дел
• Частота дискретизации: 100 МВ/с в реальном масштабе времени
• Диапазон входных напряжений: до 400 В.
• Поддержка программного обеспечения: Windows10, Windows 8, Windows 7
• Результаты могут быть переданы в EXCEL, BMP, JPG в качестве категории времени и напряжения.
• Более 20-ти видов функции автоматических измерений
• Функции усреднения осциллограмм, послесвечения, управления яркостью, реверс, сложение, вычитание, умножение, деление, отображение XY.
• Функция анализатора спектра (БПФ).



Технические особенности виртуального осциллографа OWON VDS1022i:

• Полоса пропускания, и количество каналов: 25 МГц х 2 канала, фронт нарастания: 14 нс

• Импеданс входа: 1МОм, 25пФ

• Скорость выборки (АЦП): 100 МВ/с (в реальном масштабе времени)

• Расширенный объём памяти: 5к точек.

• Чувствительность по вертикали: 5 мВ/дел – 5 В/дел

• Развёртка во времени: 5 нс/дел – 100 с/дел.

• Математические операции: сложение, вычитание, умножение, деление, БПФ, инвертирование

• Режим измерений, курсорные измерения, автоматические измерения: Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms,

Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B , Delay A→B , +Width, -Width, +Duty, -Duty

• Режим отображения осциллограмм: XY (для построения фигур Лиссажу) , XT.

 Режим синхронизации: по уровню, наклон, ширина импульса, видео, тайм-аут

• Режимы работы курсоров: Cross, Trace, Horizontal, Vertical

• Анализатор спектра (БПФ), окна: прямоугольные, Хеннинга, Хэмминга, Блэкмена

• Форматы сохранения: текстовый файл, графический формат: jpg / bmp, файл MS excel / word.

• Габариты:  170 мм x120 мм x 18 мм, масса: 0,26  кг.

• Операционная система: Windows 10, Windows 8, Windows 7, Windows NT, Windows XP, VISTA.

Купить виртуальный осциллограф OWON VDS1022i можете в нашем интернет магазине pirometr.com.ua.

Стандартная комплектация:

• Виртуальный осциллограф OWON VDS1022i - 1 шт.

• Пробники осциллографические - 2 шт.

• Кабель USB - 1 шт.

• Программное обеспечение, руководство пользователя, CD-диск   - 1 шт.

• Гарантийный талон - 12 месяцев.



 Руководство пользователя осциллографов OWON серии VDS (*ru.pdf)



VDS1022i, USB-осциллограф OWON: построение фигур Лиссажу


VDS1022i, USB-осциллограф OWON: анализ в частотной области
