SDS1022  2-x канальный бюджетныйй осциллограф, производства компании OWON.

OWON SDS1022 - это осциллограф по конкурентоспособной цене с частотой дискретизации 1 ГГц / с и полосой пропускания 20 МГц. Кроме того, с этим осциллографом у вас есть 2 канала, и вы можете сохранить 10 K точек на измерение. Сзади имеется разъем USB для экспорта результатов измерений на ПК, а порт USB на передней панели для экспорта на карту памяти USB.

 Основные отличия осциллографа OWON SDS1022:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ  цифрового осциллографа OWON SDS1022:
• Полоса пропускания: 20 МГц
• Скорость выборки: 100 МВ/с, в реальном масштабе времени
• Диапазон временной развёртки: от 5 нс/дел. до 1000 с/дел., шаг: 1 - 2 - 5
• Время наростания: от ≤17.5 нс
• Количество каналов: 2 + вход внешней синхронизации
• Диапазон: 7" цветной, LCD, 800 x 480 пикселей
• Входной импеданс: 1MΩ ± 2%,  20pF±5pF
• Изоляция каналов 50Гц: 100 : 1, 10МГц: 40 : 1
• Максимальное входное напряжение: 400В (PK - PK) (DC+AC, PK - PK)
• Погрешность усиления напряжения по постоянному току: ±3%
• Длинна записи, объём памяти: 10K
• DC Accuracy (average) Average ≥16：±(3% reading + 0.05 div) for △V
• Коэффициент пересчёта напряжения:  1X, 10X, 100X, 1000X
• Фильт низких частот LF (AC, -3dB) ≥10Hz (at input, AC coupling, -3dB)
• SИнтермполяция: sin (x) / x
• Усиление по напряжению: 5 мВ/дел – 5 В/дел
• Режимы синхронизации: по уровню, видео (линия / поле NTSC, PAL, SECAM )
• Режим захвата: Автоматический, нормальный, ждущий (единичный)
• Уровень синхронизации: ±5 делений от центра дисплея
• Курсорные измерения: напряжение, время, △V, △T
• Автоматическое измерение: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B , area, cycle area
• Математические функции:  сложение, вычитание, умножение, деление, инвертирование, Быстрое Преобразование Фурье
• Сохранение: 16 форм сигналов
• Фигуры  Лисажу
• Интерфейс: USB host, USB device
• Частотомер
• Питание: напряжение 100В - 240В AC, 50/60Hz, CAT II
• Потребляемая мощность:  <15Вт, предохранитель:  2A, T класс, 250В
• Габариты: 300 (ширина) х 70 (глубина) х 152 (высота), масса: 1,1 кг.

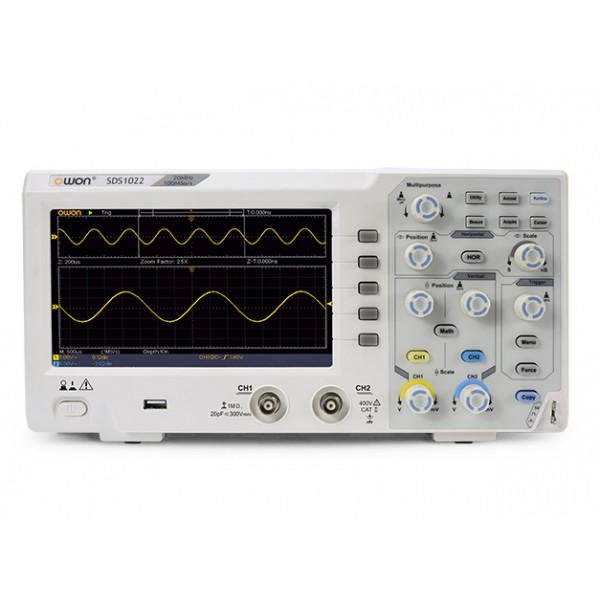

7-дюймовый ЖК-дисплей с высоким разрешением обеспечивает большую осциллограмму и улучшает визуальный эффект.

2. Дружественное взаимодействие с пользовательским интерфейсом

Легкодоступное рабочее меню позволяет вам быстро получить результат.

3. Расширение Windows

Функция облегчает наблюдение аномального сигнала от полной формы волны.

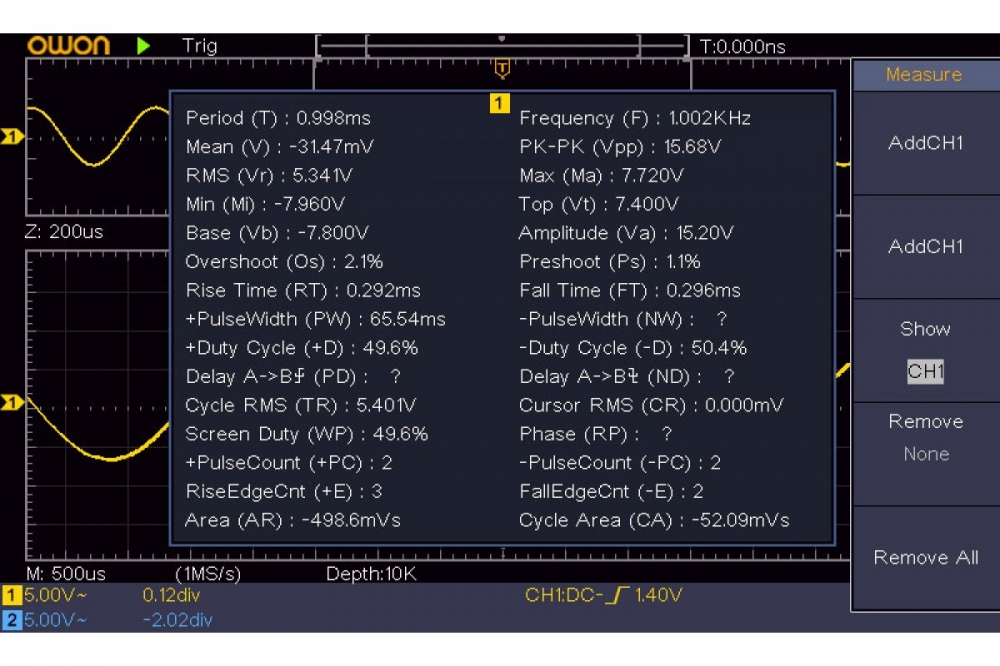

4.Snapshot

Один щелчок, все значения измерения поступают из 30 вариантов автоизмерения.

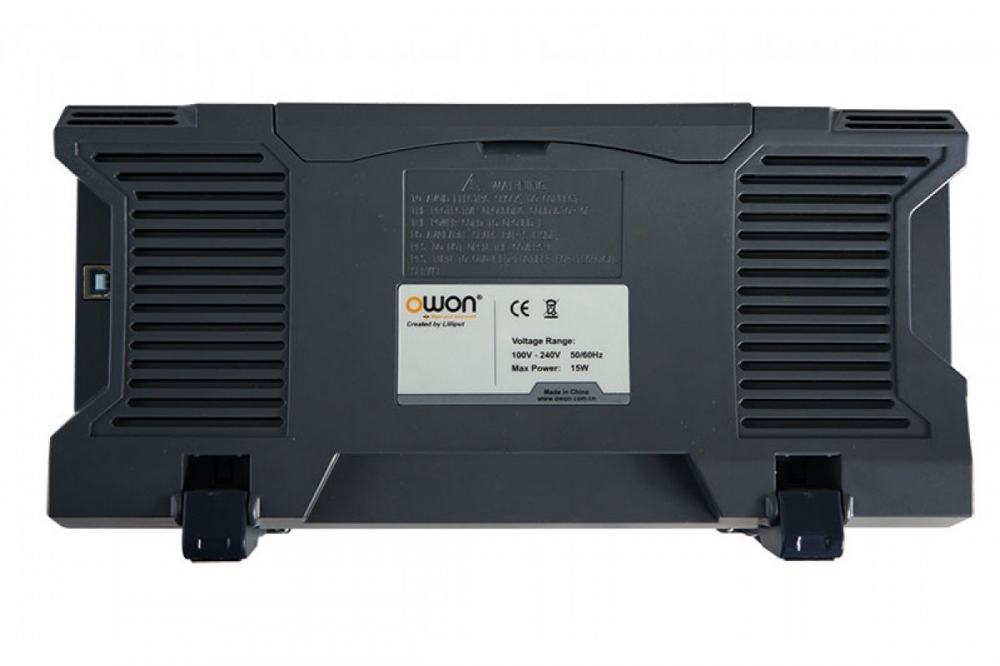

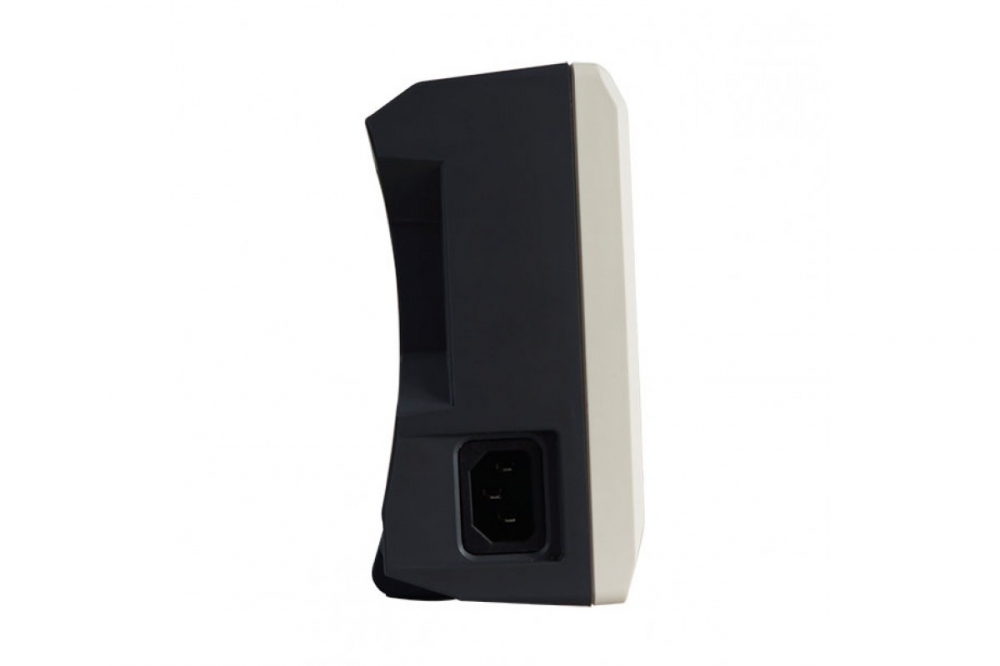

5.  Размер и  упаковка
