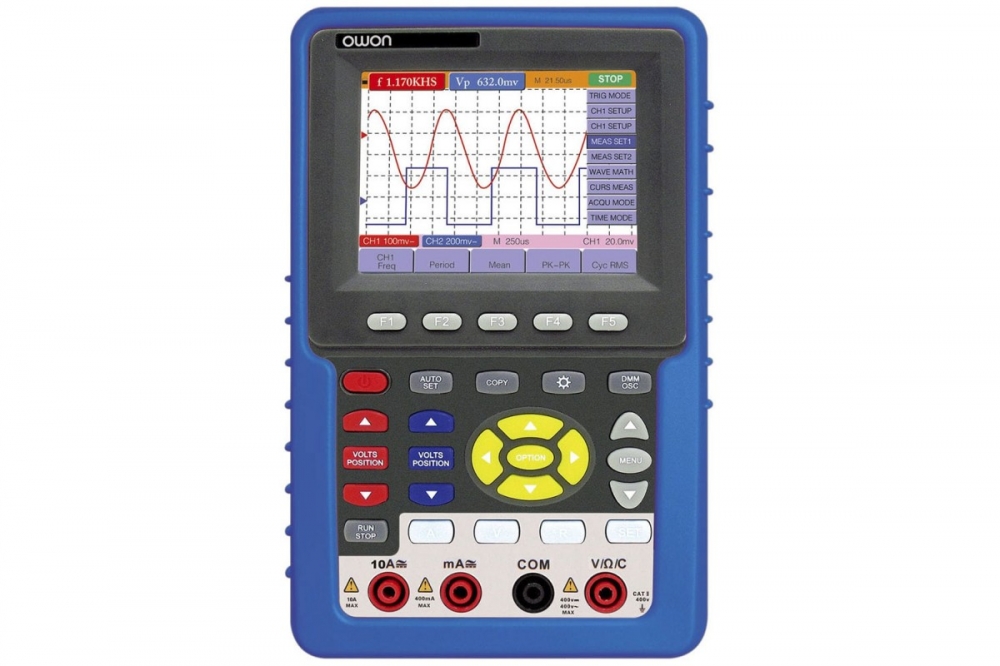

HDS1022M-I  -  портативный двухканальный осциллограф с изолированными каналами, производства компании OWON. Обеспечивает анализ формы сигнала в полосе до 20 МГц, с выборкой до 100 МВ/с и глубиной памяти до 6к точек.

Особенностью осциллографа HDS1022M-I  является изолированные каналы позволяющие безопасно работать с напряжением до 1000 В.

Осцилолограф оснащен встроенным мультиметром который обеспечивает измерение напряжения, тока,сопротивления и ёмкости, а так же тестирования диодов.

Для анализа в частотной области реализована функция преобразования БПФ (FFT). Питание осуществляется от встроенной литиевой батареи 7,4 В, обеспечивающей до 6-ти часов автономной работы.

Диапазон развёртки от 5 нс до 100с / дел. а усиления от 5мВ до 5В / дел.

ОСОБЕННОСТЬ осциллогафа OWON HDS1022M-I:

• Полоса: 20 МГц, двухканальный с изолированными каналами.
• Входная чувствительность: 5 мВ – 10 В/дел,
• Частота дискретизации: 100 МВ/с в реальном масштабе времени, память: 6 тыс. точек
• Встроенный мультиметр DDM: напряжение, ток, сопротивление, ёмкость и тестирование диодов.

• Дисплей 3,7 TFT, разрешение 640х480
• Интерфейс USB, поддержка протоколов SCPI
• Автономное питание.


Технические особенности портативного осциллографа OWON HDS1022M-I:

•  Полоса пропускания: 20 МГц
•  Скорость выборки: 100 МВ/с
•  Диапазон развёртки: 5нс/дел – 100с/дел.
•  Дисплей, 3.7” цветной, TFT, разрешение 640 × 480
•  Количество каналов – двухканальный, изолированные
•  Объем памяти: 6 тыс. точек
•  Диапазон усиления: 5 мВ/дел. до 5 В/дел.
•  Разрешение по амплитуде (A/D): 8 бит
•  Типы триггера: уровень, видео
•  Режимы триггера: авто. норм, ждущий
•  Диапазон триггера: ±6 делений
•  Режим выборки: прямая выборка, детектор пиков, усреднение
•  Хранение: 4 форм сигнала

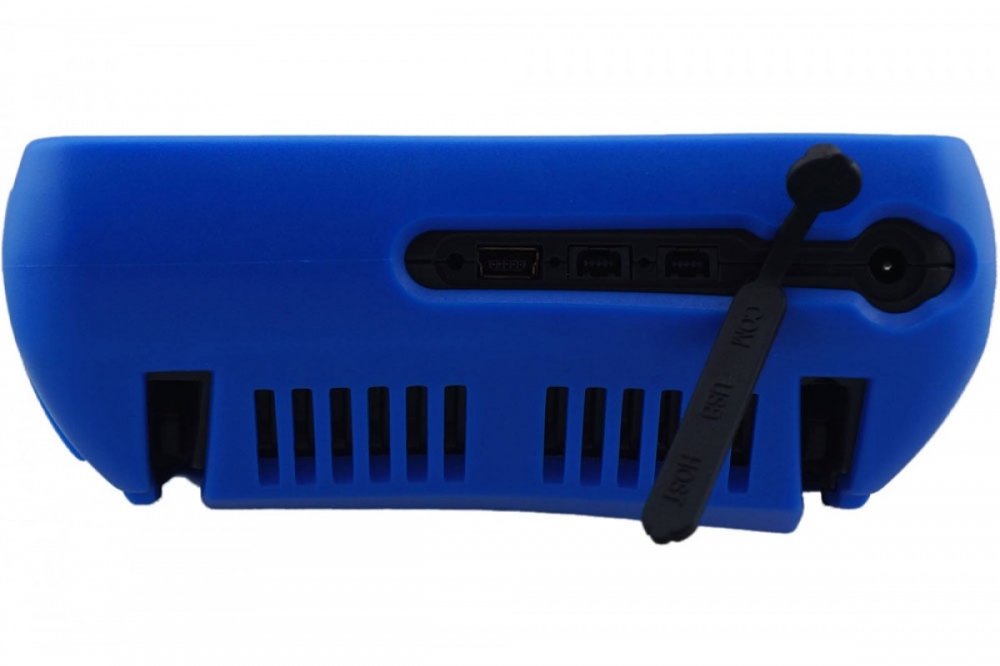

•  Интерфейс: mini-USB, mini-RS232
•  Питание: 100 В-240 В AC, 50/60Гц
•  Li-ion аккумулятор, напряжение: 7.4В, автономность 6 часов
•  Габариты (W × H × D): 115 × 180 × 40 мм
•  Масса (без упаковки): 645.00 грамм.

Функции встроенного мультиметра
• Напряжение VDC : 400мВ, 4В, 40В, 400В, 1000В: ±(1% ± 1 е.м.р.); максимальное напряжение: DC 1000В
                        VAC : 4В, 40В, 400В: ±(1% ± 3 е.м.р.), 750В: ±(2% ± 3 digits); частота: 40Гц - 400Гц;
• Максимальное напряжение на входе: AC 750В
• Ток DC : 40mA, 400mA : ±(1.5% ± 1 е.м.р.), 10A : ±(3% ± 3 е.м.р.)
        AC : 40mA : ±(1.5% ± 3 е.м.р.), 400mA : ±(2% ± 1 е.м.р.), 10A : ±(5% ± 3 е.м.р.)
• Сопротивление 400Ω : ±(1% ± 3 е.м.р.), 40ΚΩ - 4ΜΩ : ±(1% ± 1 е.м.р.), 40MΩ : ±(1.5% ± 3 е.м.р.)
• Ёмкость: 51.2нФ - 100мкФ : ±(3% ± 3 е.м.р.)

Детальные технические характеристики и руководство пользователя  портативного осциллографа OWON HDS1022M-I (pdf. eng.)

Купить портативный осциллограф OWON HDS1022M-I можете в нашем интернет магазине pirometr.com.ua.

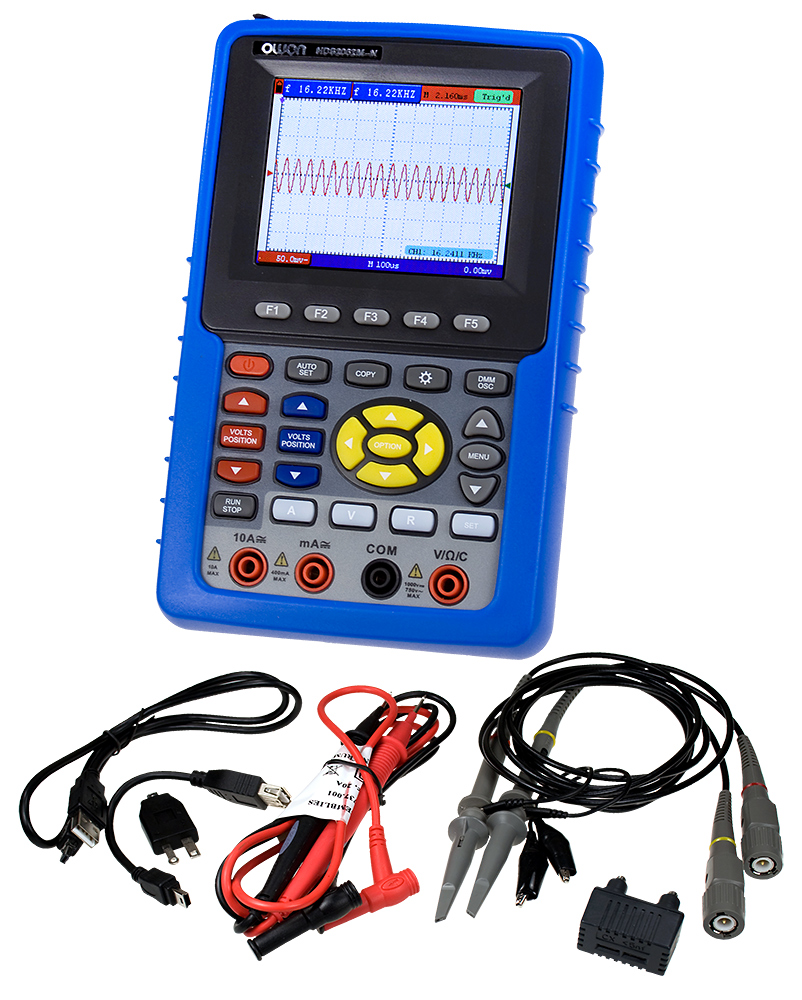

Стандартная комплектация портативного осциллографа OWON HDS1022M-I:

• Осциллограф OWON HDS1022M-I - 1 шт. • Пробники осциллографические – 2 шт.  • Блок питания - 1 шт. • Аккумулятор литиевый - 1 шт. • Адаптер для тестового меандра 1кГц/5В - 1 шт. • Адаптер для измерения ёмкости - 1 шт. • Аккумулятор литиевый - 1 шт. • Руководство пользователя, диск  CD - 1 шт.  • Кейс мягкий – 1 шт.. • Гарантийный талон - 12 месяцев.
