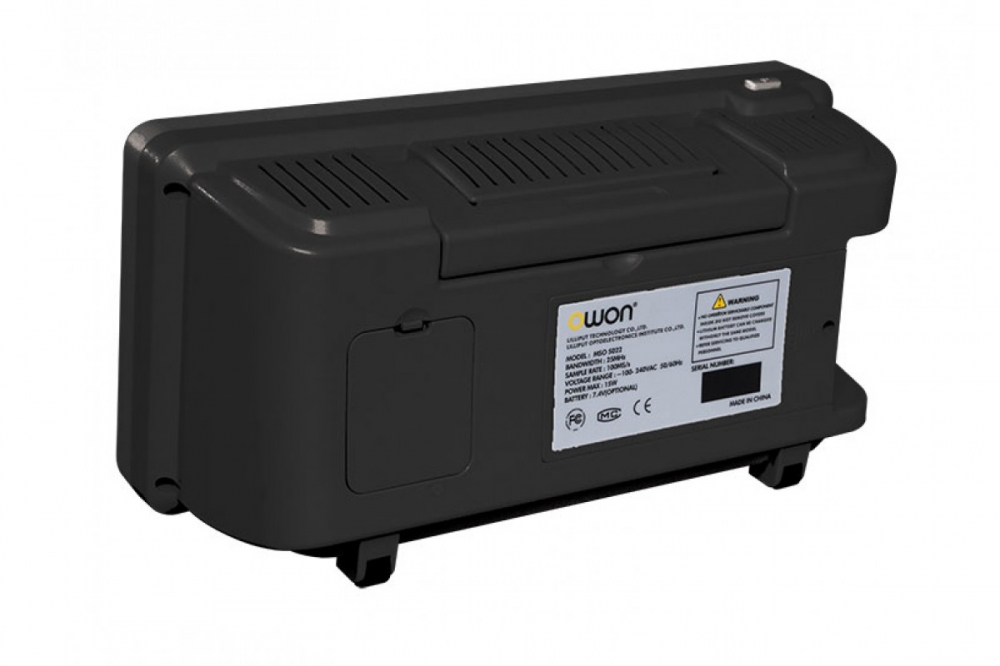

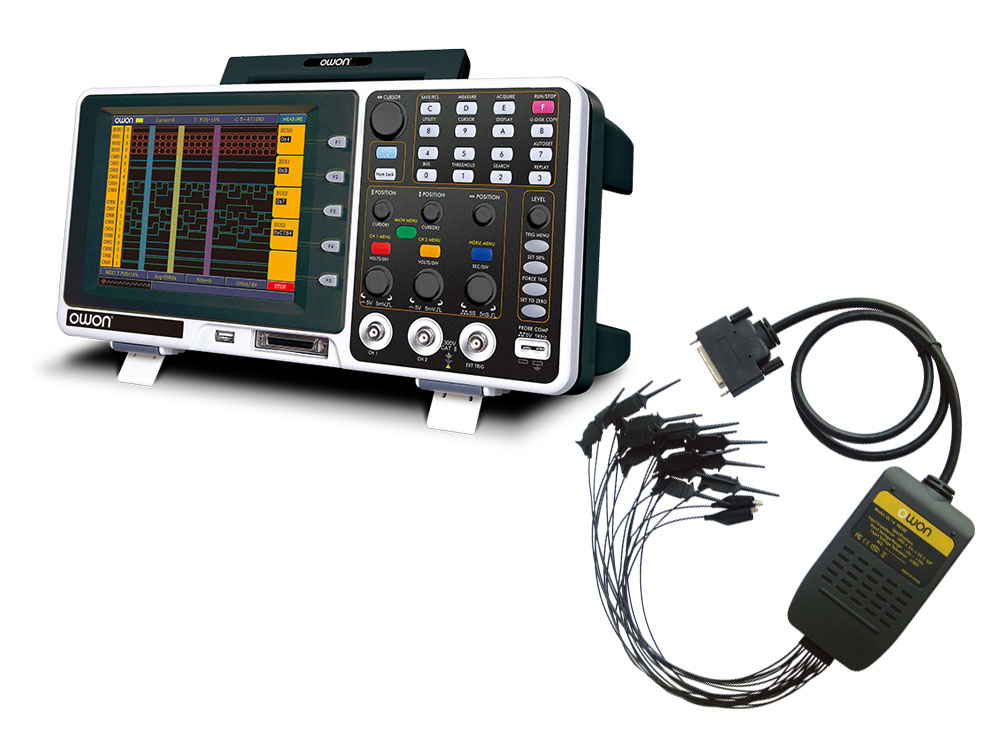

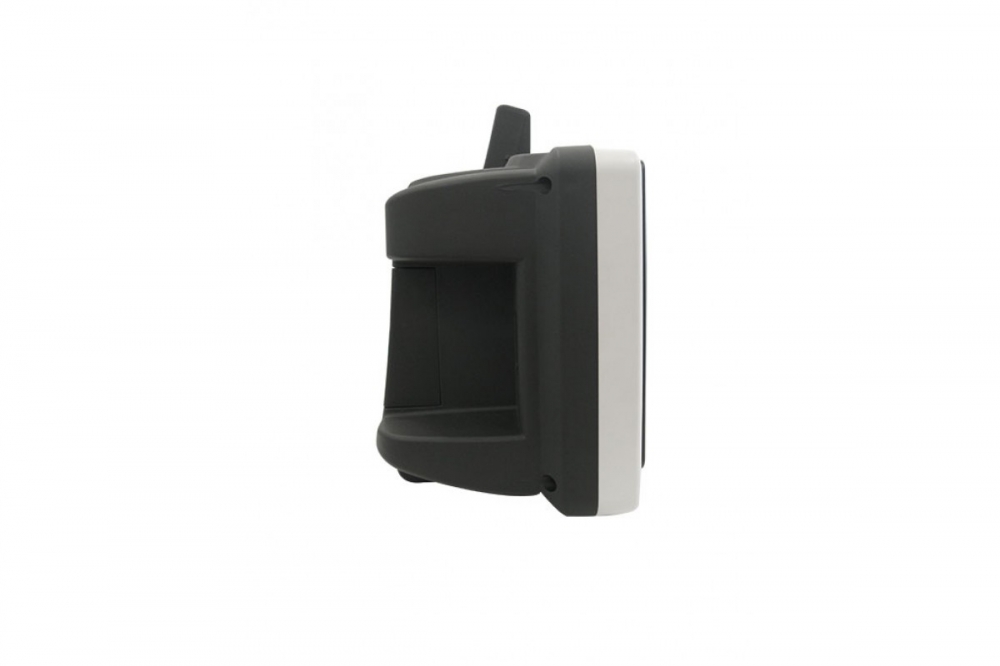

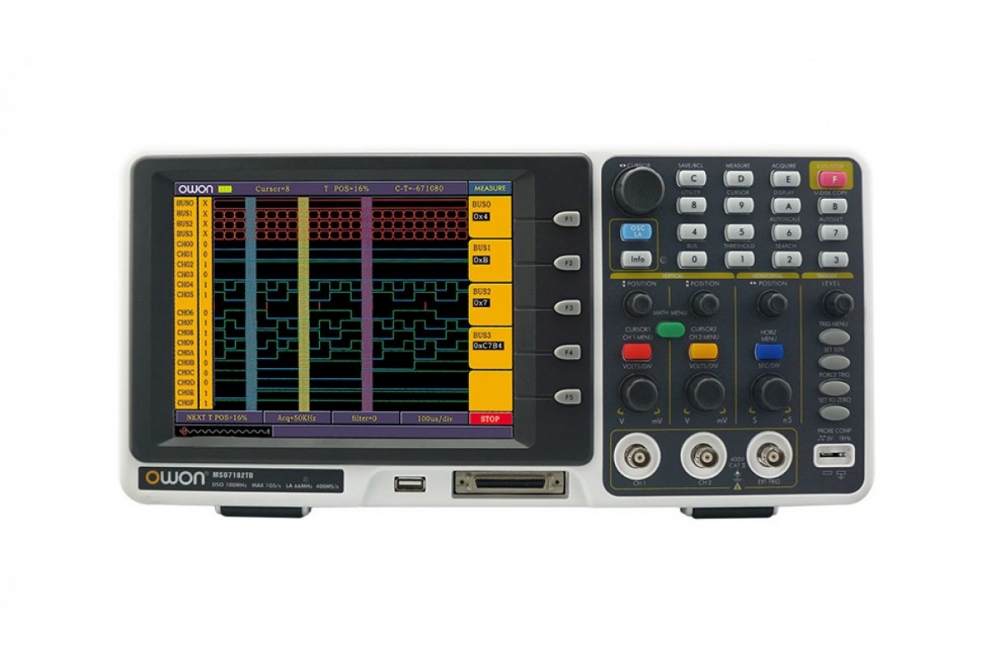

MSO7102TD OWON  - осциллограф c логическим анализатором  (2 канала, 100 МГц, выборка: 1 ГВ/с, память: 2М точек, 16-ти канальній логический анализатор), производства компании OWON.

Основные функции осциллографа MSO7102TD  включают как автоматические так и курсорные измерения, математические операнды (сложение, вычитание, умножение, деление, инвертирование) и Быстрое Преобразование Фурье для анализа сигналов в частотной области.

Цифровой осциллограф MSO7102TD принадлежит к серии осциллографов оснащенных встроенным 16-ти канальным логическим анализатором,  большим 8” (21 см.) дисплеем c разрешением 640х480, и возможностью оснастить аккумуляторной батареей 7.4В 8000 мАч для автономной работы до 4-х часов.

 Скачать детальные характеристики осциллографа с логическим анализатором OWON MSO7102TD (pdf. eng.).
 Скачать руководство пользователя осциллографа OWON MSO7102TD (pdf. eng.).


Цифровой осциллограф OWON MSO7102TD:
• Количество каналов и полоса пропускания:  2 канала х 100 МГц  / логический анализатор  – 16 каналов х 100 МГц
• Скорость выборки в реальном масштабе времени:  осциллограф  – 1 ГВ/с  /  логический анализатор  – 2 ГВ/с
• Объем общей памяти: 2 М точек (осциллограф) / 4 М точек (LA)
• Большой дисплей 8” TFT, разрешение: 640 х 480
• Автоматические и курсорные измерения
• Математические операнды и преобразование БПФ
• Функция записи и воспроизведения осциллограмм
• Функция тестирования по маске с формированием сигнала PASS/FALL
• Аккумуляторная батарея (опционально).



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ осциллограф OWON MSO-7102TD:

• Полоса пропускания: 100 МГц  х 2 канала + EXT (внешний вход синхронизации)
• Время нарастания фронта:  < 3.5 нс

• Чувствительность по вертикали: от 2 мВ/дел до 10 В/дел.
• Погрешность измерений: 3%
• Разрешение по вертикали: 8 бит
• Скорость развертки: от 2 нс/дел. до 100 с/дел.

• Входной импеданс: 1 МОм, 10 пФ
• Режимы входа:  AC, DC, GND
• Максимальное входное напряжение: ± 400 В ампл., САТI, САТII

• Режимы синхронизации:  авто, норм., единичный захват
• Условия синхронизации: по уровню, по параметру импульса,  видео, по нарастанию/спаду,  внешний запуск
• Скорость выборки: 1 ГВ/с
• Объем памяти: 2М точек
• Режим выборки: выборка в реальном времени, регистрация пиков, усреднение
• Формирование осциллограммы: вектор, точки
• Алгоритм восстановления формы осциллограммы: sin(x)/x

• Автоматические измерения: амплитуда Vpp, среднее Vavg, среднеквадратичное Vrms, частота Freq, период Period, максимальное Vmax, минимальное Vmin, Vtop, Vbase, Overshoot, Preshoot,
время наростания Rise Time, время спада Fall Time, задержка Delay A→B↑, Delay  A→B↓, ширина положительного импульса +Width, ширина отрицательного импульса -Width, скважность +Duty, -Duty
• Курсорные измерения: амплитудные, временные, режим слежения (авто установка). delta-измерения
• Математические функции: сложение, вычитание, умножение, деление, инвертирование, FFT (быстрое преобразование Фурье)
• Дисплей: 8" (210мм) TFT, подсветка LCD, разрешение: 640 х 480
• Питание: 100-240 В, 45-440 Гц опционально аккумуляторная батарея: 8000 мА/ч; 7,4 В
• Габариты: 370 (ширина) х 120 (глубина) х 180 (высота), масса: 2,2 кг.

ЛОГИЧЕСКИЙ АНАЛИЗАТОР характеристики:

• Скорость выборки / количество каналалов: 20 В/с – 1 ГВ/с / 16 каналов
• Объем памяти: 4М точек
• Входное сопротивление: 660 кОм, 15 пФ
• Режимы захвата:  Edge, Bus, State, Data Alignment, Data Width, Distributed Queue
• Амплитуда сигнала: 30В
• Сохранение результатов захвата на внешний USB диск.

Стандартная комплектация осциллограф OWON MSO-7102TD:

• Осциллограф MSO7102TD - 1 шт. • Пробники осциллографические (с делителем 1:1 / 1:10) - 2 шт. • Пробник логического анализатора 16CH - 1 шт. • Кабель USB  - 1 шт.  • Кабель питания - 1 шт.• Программное обеспечение, руководство пользователя CD-диск   - 1 шт. • Краткое руководство пользователя  - 1 шт. • Гарантийный талон - 12 месяцев.
